اتصالات سیستم لوله کشی با لوله فولادی گالوانیزه (Galvanized Plumbing)

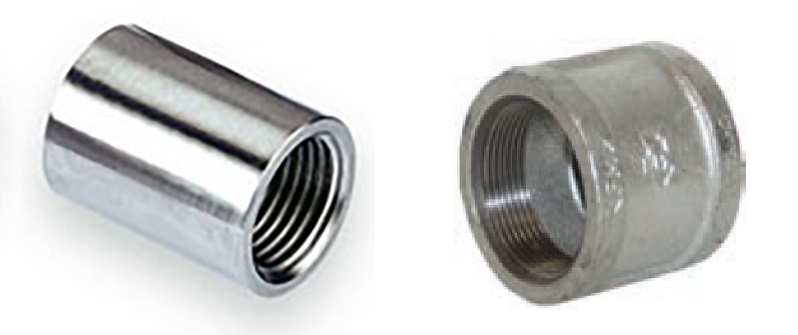

بوشن (Coupling/ Bushing/ Socket)
از بوشن ها برای اتصال سر به سر و همراستای لوله – لوله و اتصال – اتصال استفاده می شود. بوشن ها از دو سر توپیج (Threaded head bushing) تشکیل شده اند. بواسطه سطح خارجی گرد ابزار مورد استفاده برای باز و بستن بوشن ها انواع آچارهای لوله گیر و انبر قفلی هستند.

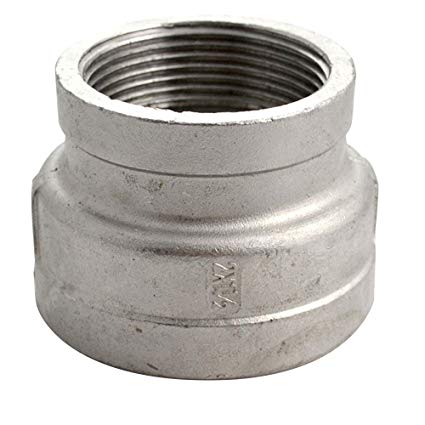

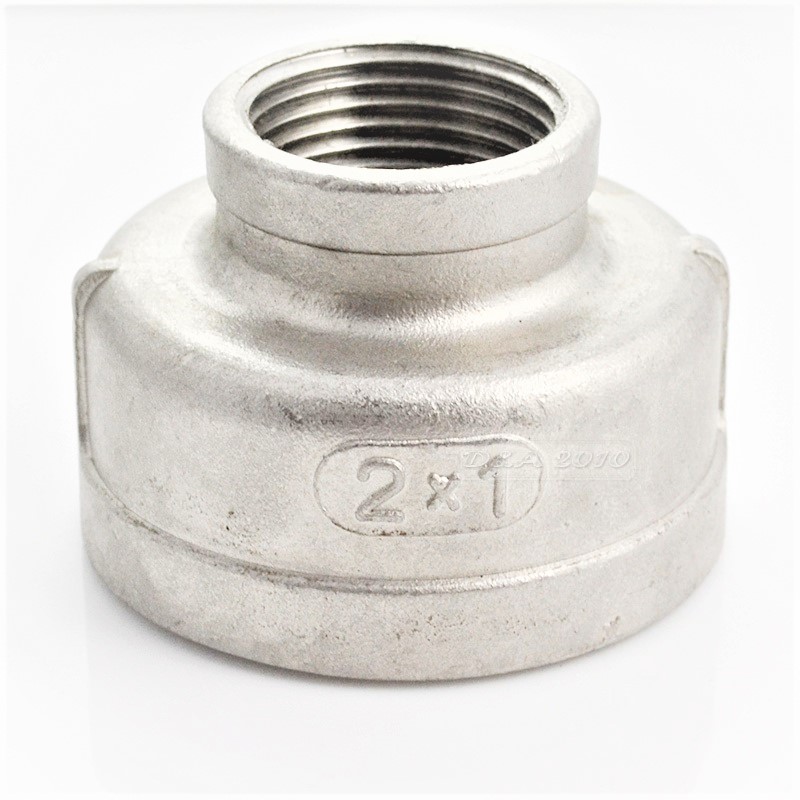

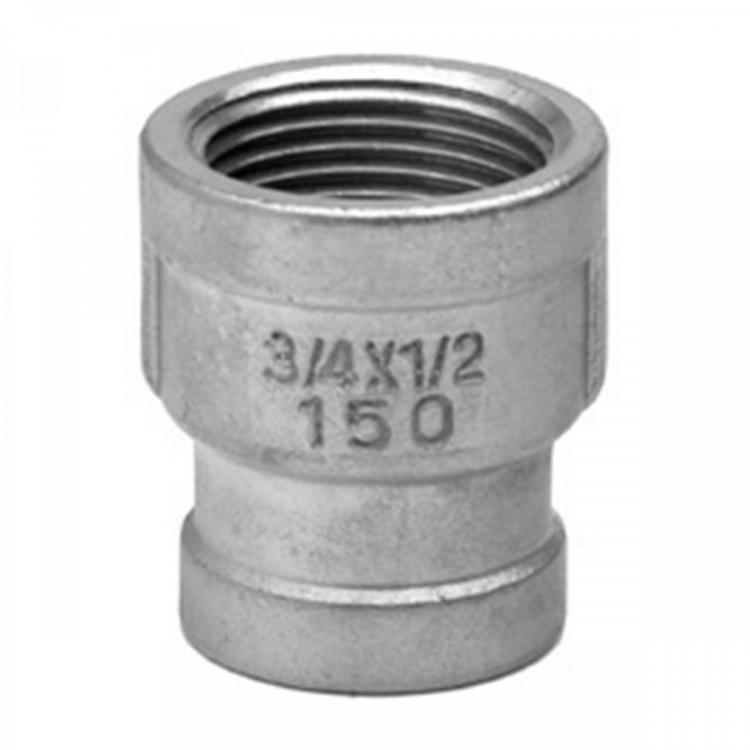

در صورتیکه سایز دوطرف بوشن متفاوت باشد اتصال را بوشن تبدیل (Reducer Bushing) می گویند.
چنانچه انشعاب طرفین بوشن در یک راستا نباشد بوشن غیر هم مرکز (Eccentric Coupling) نامیده می شود.

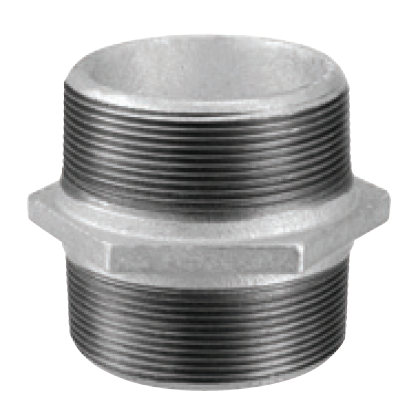

مغزی (Hexagon Nipple)
جهت اتصال سر به سر و همراستای اتصال – اتصال از مغزی استفاده می شود. مغزی ها از دو سر روپیج تشکیل شده اند. بدلیل زائیده شش گوش روی مغزی از انواع آچارهای سرتخت مانند آچار فرانسه برای باز و بستن مغزی ها استفاده می شود.

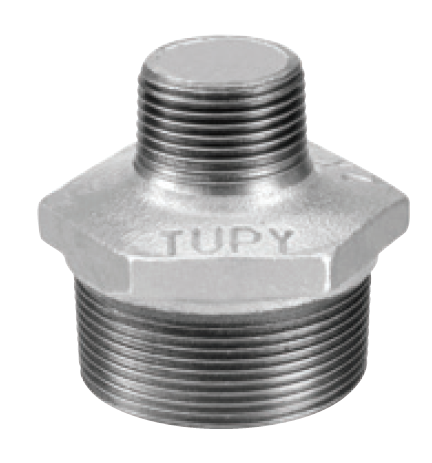

چنانچه دو سر مغزی سایز متفاوتی داشته باشد به آن مغزی تبدیل می گویند.

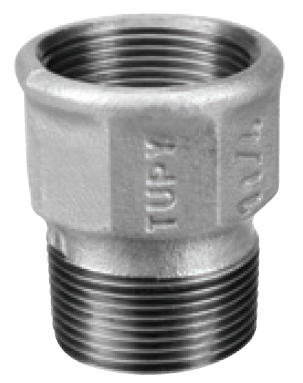

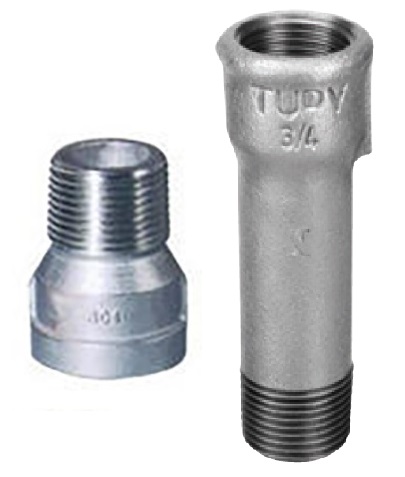

روپیچ توپیچ (Extension Adapter/ Piece/ Socket)
جهت امتداد همراستای لوله کشی در قطعات کوتاه و یا ارتباط لوله – اتصال از آن استفاده می شود و دارای رو سر نری و مادگی است. بواسطه سطح خارجی گرد ابزار مورد استفاده برای باز و بستن بوشن ها انواع آچارهای لوله گیر و انبر قفلی هستند. بر حسب طول آن به دو دسته بلند و کوتاه تقسیم می شوند.
برخی تولیدکنندگان برای سهولت استفاده این اتصال را بصورت شش ضلعی و هشت ضلعی با قابلیت آچارخور بودن عرضه می کنند.

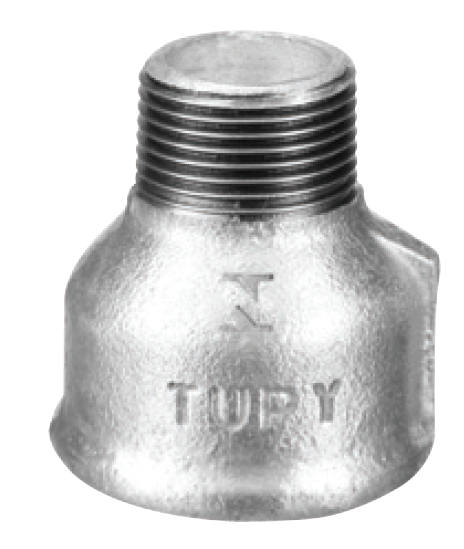

مانند سایر اتصالات درصورتیکه دوسر آن سایز متفاوت باشد به آن روپیچ توپیچ تبدیلی یا قطعه تبدیل می گویند.

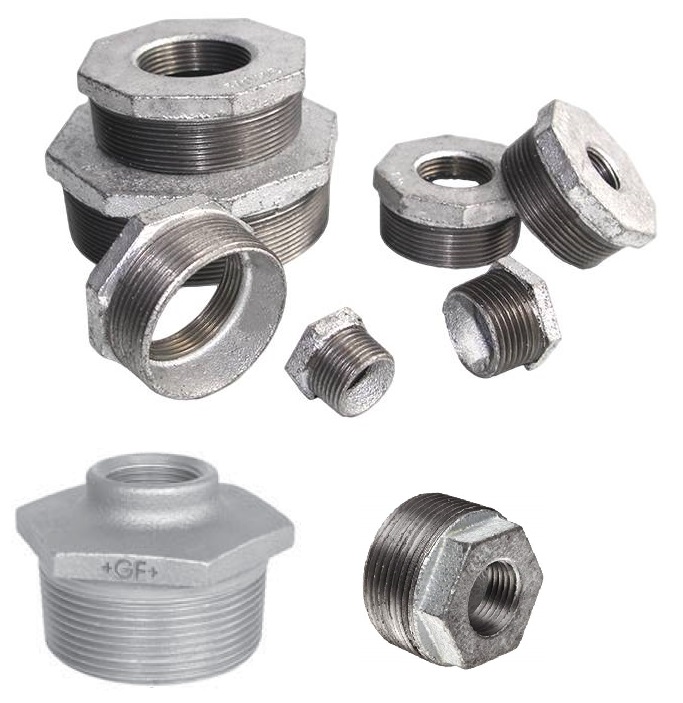

تبدیل (Reducing Bush)
از این اتصال برای کاهش یا تغییر سایز خط در امتداد لوله کشی یا در محل انشعابات و سایر اتصالات استفاده می شود. عموما از انواع آچارهای سرتخت مانند آچار فرانسه برای باز و بستن آنها استفاده می شود.
بطور معمول تبدیل ها با سری نر و مادگی M/F تولید می شوند.
نویسنده: مسعود خانی بختیاری
