اتصالات لوله کشی (4)

اتصالات سیستم لوله کشی با لوله فولادی گالوانیزه (Galvanized Plumbing)

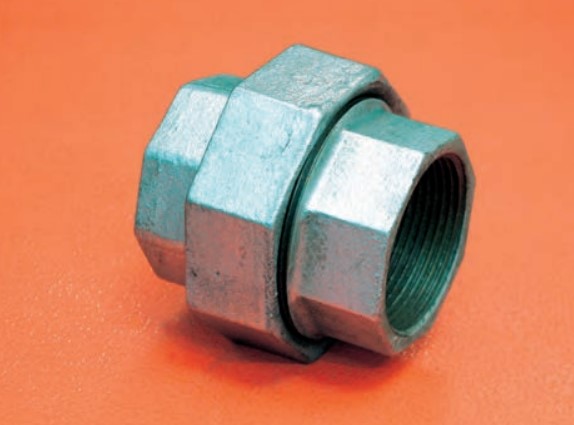

مهره ماسوره (Union)

این قطعه از اتصالات پرکاربرد در لوله کشی است که در موارد زیادی کاربرد دارد و بعنوان نوعی کوپلینگ (Coupling) از آن استفاده می شود. انواع ساده آن را مهره ماسوره یا قطعه سه تکه (Three Piece Union) نیز می گويند. موارد استفاده از مهره ماسوره عبارتند از:

  • اتصال لوله – لوله، برای تشکیل حلقه (Loop) های بسته و کلاف بندی
  • اتصال لوله – فیتینگ، در نقاطی که مکان آچارکشی یا کار با ابزارهای معمول وجود ندارد
  • اتصال تجهیزات به شبکه سیستم لوله کشی
  • اتصال مجدد، پس از تعمیرات خطوط لوله کشی
نمونه استفاده از مهره ماسوره در یک حلقه بسته

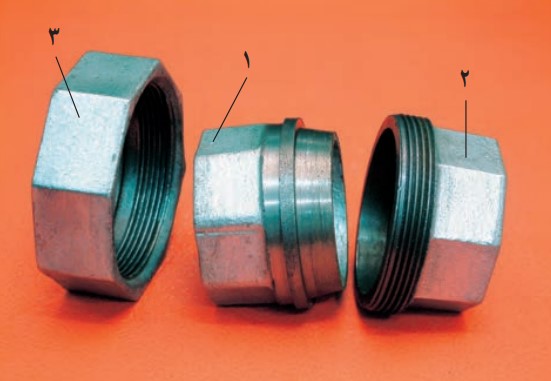

یک مهره ماسوره از سه قسمت اصلی جداشونده تشکیل شده که پس از آچارکشی و سفت شدن قطعات یک اتصال کامل و آببند را تشکیل می دهند:

  1. قطعه نری (Sleeve)
  2. قطعه مادگی (Body)
  3. مهره وسط (Nut)

مهره ماسوره ها از دوطرف بصورت توپیچ (NPTF) با دنده های استاندارد (چپگرد) هستند. بدین ترتیب هنگام جداکردن یک طرف مهره ماسور و چرخاندن لوله، سمت دیگر آن نیز بسته شده و سفت می شود. ولی با تعبیه قطعه مهره (Nut) در آن، این امکان داده شده که اتصال بدون اشکال در آببندی طرفین باز شود.

نحوه صحیح نصب مهره ماسوره

نکته: دنده اتصال مهره از نوع دنده های سیستم لوله کشی دنده ای نیست و نیازی به افزودن مواد آببند ندارد. همچنین در محل اتصال قطعه نری و مادگی مجاز به افزودن مواد آببندی نیستیم و این قسمت بصورت مکانیکی آببند می شود.

به تناسب نیاز صنعت انواع مختلفی از مهره ماسوره تولید می شود. اختلاف آنها در نحوه اتصال طرفین آن به لوله کشی و نحوه آببندی بین قطعه نری و مادگی است.

Lug Nut Union
برای سفت کردن این مهره از آچار مخصوص استفاده می شود
Hammer Union
برای سفت کردن این مهره از چکش استفاده می شود

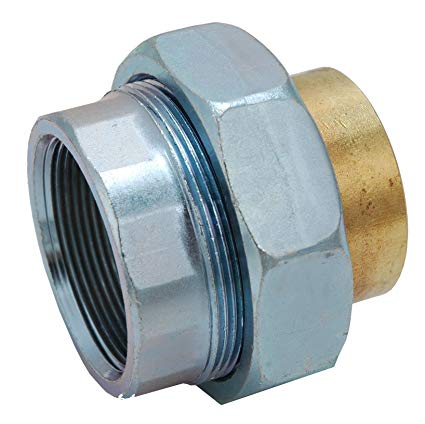

برخی انواع مهره ماسوره برای اتصال دو نوع طرف سیستم لوله کشی با مصالح متفاوت هستند.

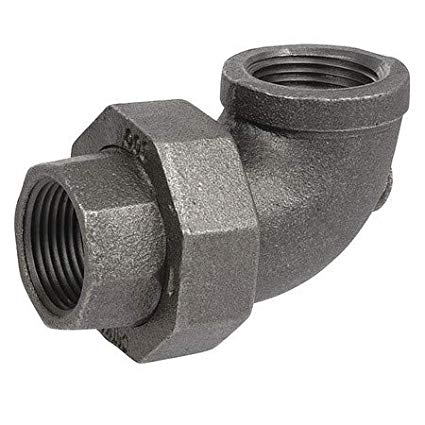

مهره ماسوره در ترکیب با سایر اتصالات نیز بکار برده می شوند.

از مهره ماسوره ها در سایر مصارف نیز استفاده می شود که قطعا نحوه بکارگیری آنها باید از قبل مشخص و تمهیدات لازم اندیشیده شود.

Union Vibrator

برای مشاهده ویدئوی معرفی این قطعه به لینک آن در آپارات مراجعه کنید. https://www.aparat.com/v/Nnzj8

برای مشاهده ویدئوی نحوه صحیح نصب این قطعه به لینک آن در آپارات مراجعه کنید. https://www.aparat.com/v/dRkBH

نویسنده: مسعود خانی بختیاری
